Le Dual-Radio Fallback a pour but de garantir l’accès complet à nos clients ou rien.
Si jamais le liens « non-root bridge », qui permet de relier notre Access-point au Root Bridge vient à tomber, alors le liens « root access-point » pourra être désactivé afin de déconnecter les clients, et qu’ils se connectent sur un autre Access-point.

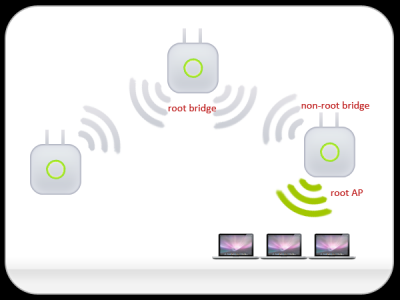

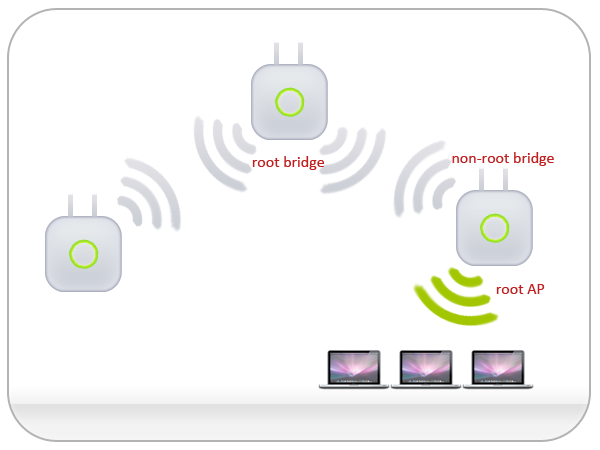

Prenons l’exemple via l’image suivante :
Le symbole des ondes gris signifie qu’on utilise la radio 802.11a
Le symbole des ondes vert signifie qu’on utilise la radio 802.11g
Le texte rouge au niveau des ondes est le mode de fonctionnement de l’antenne
On va pouvoir aller sur l’AP qui connecte les clients, et dire que si le liens radio 802.11a tombe, alors on va stopper le liens radio utilisé par les clients (802.11g ici). Ainsi, si notre AP ne peut plus communiquer avec son Root, elle va empêcher tout hôte de venir se connecter.
Pour cela, elle va désactiver les interfaces radio que vous aurez sélectionnées.Cela va permettre de garantir le service à nos hotes, car si le root devient innacessible, on perds l’acces au DS (Distributed System, c’est le réseau filaire), donc on ne peut plus garantir l’accès complet aux hôtes.
En déconnectant ainsi nos hôtes, ils vont chercher un autre access-point pour accéder au réseau, même si celui-ci est plus loin. Celui-ci offrira un service complet, contrairement à l’actuel.
Maintenant, regardons comment nous allons configurer le fallback.
Commençons sur l’access-point de droite (avec des clients de connectés).
Pour l’interface radio 802.11G (radio 0):
AP_droite(config)# interface dot11Radio 0 AP_droite(config-if)# station-role root access-point fallback track dot11 1 shutdown
AP_droite(config-if)# station-role ?
non-root Non-root (bridge) <= permet de mettre notre interface radio en mode Non-root bridge.
repeater Repeater access point
root Root access point or bridge <= permet de mettre notre interface radio en mode root bridge ou root access-point.
scanner Scanner access point
workgroup-bridge Workgroup Bridge
Si jamais l’interface radio 1 (802.11A, celle utilisé pour nous relier au root bridge) tombe, alors on éteint l’interface radio 0 (802.11G), déconnectant nos hôtes par la même occasion. Nos clients se connecteront alors sur l’AP de gauche pour obtenir un accès au réseau.
